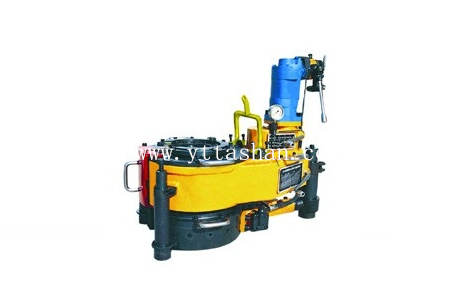

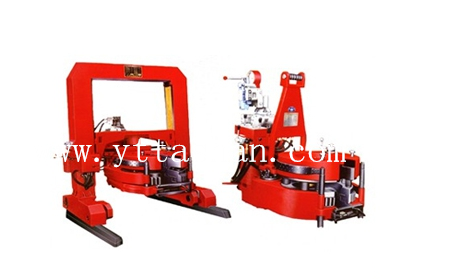

XQ系列液压动力钳
简介：
XQ系列液压动力钳采用内曲面滚子爬坡式夹紧机构，配备液动背钳，是在油田修井作业中用来上卸各种油管、小套管和小钻杆等的专用机械，动力钳按API Spec 7K《钻井设备规范》设计、制造。
技术参数：
|
型号 |
XQ89/3YB、3YC |
XQ114/6YB |
XQ140/12YA |
|
|
主钳适应范围 |
mm |
Φ60-89 |
Φ73-114 |
Φ73-140 |
|
in |
23/8-31/2 |
27/8-41/2 |
27/8-51/2 |
|
|
背钳适应范围 |
mm |
Φ60-114 |
Φ89-141.5 |
Φ89-156 |
|
in |
23/8-41/2 |
31/2-51/8 |
31/2-61/8 |
|
|
额定高档扭矩 |
N.m |
1100 |
1500 |
2600 |
|
Ft-ibs |
811 |
1106 |
1918 |
|
|
额定抵挡扭矩 |
N.m |
3300 |
6000 |
12000 |
|
Ft-ibs |
2213 |
4425 |
8851 |
|
|
额定高档转速 |
r/min |
90 |
85 |
72 |
|
额定低档转速 |
r/min |
30 |
20 |
14 |
|
额定系统压力 |
MPa |
10 |
11 |
12 |
|
psi |
1450 |
1595 |
1740 |
|
|
最大供油量 |
L/min |
80 |
100 |
120 |
|
gpm |
21 |
26 |
32 |
|
|
外形尺寸 |
mm |
650x430x550 |
750x500x600 |
1024x582x539 |
|
in |
25.6x16.9.21.7 |
29.5x19.7x23.6 |
40.3x22.9x21.2 |
|
|
移运质量（含背钳） |
kg |
158 |
220 |
480 |
|
lbs |
348 |
485 |
1060 |
|
