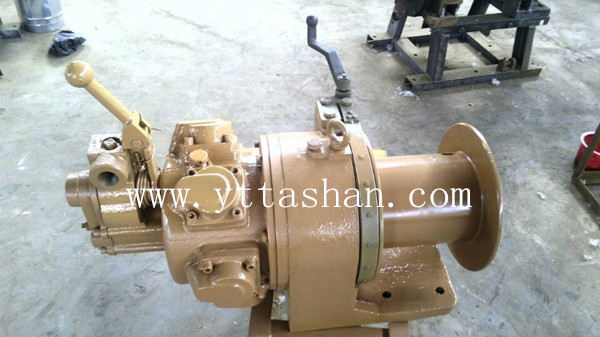

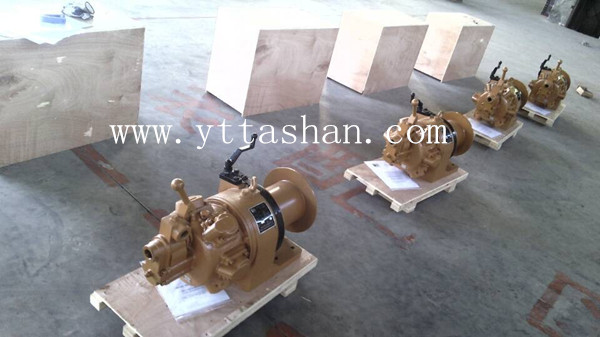

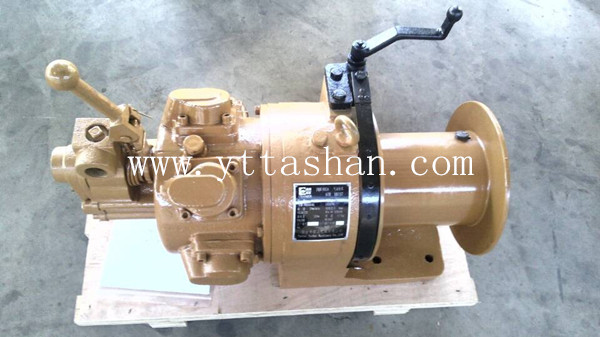

JQH10X24气动绞车
简介：
JQH-10x24气动绞车，采用TMH4A活塞式气动马达为动力，通过二级齿轮减速，把扭矩传给滚筒。气动绞车的操纵，是靠马达体上的手操纵转向阀实现正转、反转、停止等项动作。为保证气动绞车的安全性，该气动绞车还具有手动刹车功能。该绞车主要广泛应用于金属矿、煤矿、采掘矿场，建筑工程拖运矿车和在井下的狭窄巷中提升、牵引工具、器械等重物。以及在海上、陆地油田钻井平台上吊装钻杆及重物之用。
优点：
1.体积小、重量轻、噪声低、易于搬运和快速安装。
2.操作简单快捷，机动性强，运行灵活可靠。
3.稳定性强，特别适应于高潮湿、易燃、易爆、雪雨天气等各种恶劣的工作环境。
4.起动扭矩大，可以带载起动，可实现正反转。
参数：
|
气动绞车 |
JQH-10x24 |
||
|
1 |
压缩空气压力（MPa） |
0.6-0.7 |
|
|
2 |
额定牵引力（kN） |
10 |
|
|
3 |
额定速度（m/mim） |
15- 24 |
|
|
4 |
气动机 |
额定功率（kW） |
4 |
|
气缸数（个） |
6 |
||
|
气缸直径（mm） |
65 |
||
|
活塞行程（mm） |
50 |
||
|
5 |
滚筒 |
数量（个） |
1 |
|
直径（mm） |
175 |
||
|
宽度（mm） |
198 |
||
|
轮缘直径（mm） |
290 |
||
|
容绳量（m） |
120 |
||
|
6 |
钢丝绳直径（mm） |
8 |
|
|
7 |
进气管直径（mm） |
25 |
|
|
8 |
外型尺寸 |
长（mm） |
722 |
|
宽（mm） |
342 |
||
|
高（mm） |
530 |
||
|
9 |
|
重量(Kg) |
117 |
