水力旋流器的结构和工作原理

2014年12月11日与东营胜利石油公司又签订了供应Φ250旋流器20套的合同。现介绍一下：

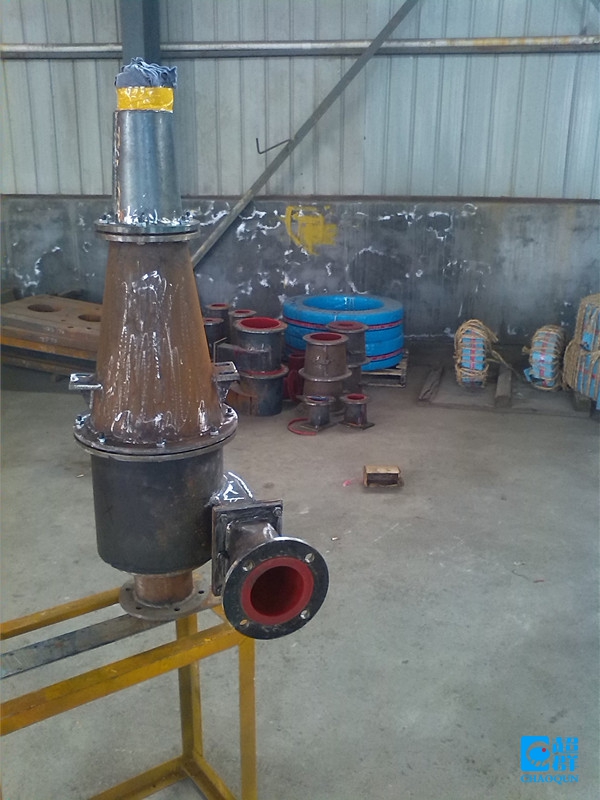

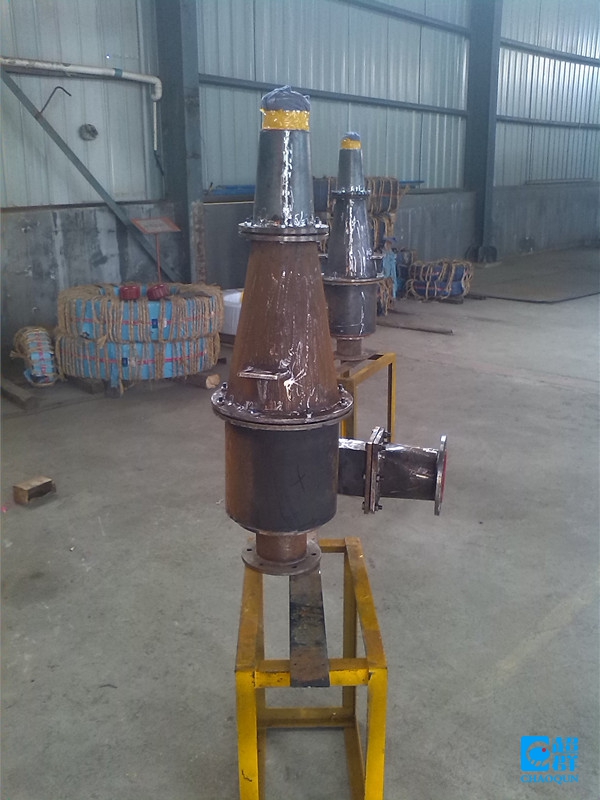

水力旋流器的结构如图所示。其下部是一圆锥形壳体 ，上部连接一圆柱形壳体 ，圆柱壳体上口封死，中间有一层底板，底板中央插入一短管溢流管 ，在底板下部沿圆柱壳面的切线方向连接有进料口，在底板之上沿壳体切线方向连接有溢流排出管 ，锥体最下端有可更换的底流口。水力旋流器多用耐磨材料制造，为减低壳体内壁的磨损速度，用辉绿岩铸石、陶瓷、耐磨橡胶、 聚氨酯等耐磨材料做衬里。

       水力旋流器的规格以圆柱体的直径表示。圆锥的锥角可以不同，一般最小为10°、最大为45°。

       水力旋流器的工作原理：矿浆在压力作用下经给进料口柱体切线方向进入壳体，在壳内做回转运动，矿浆中的粗颗粒(或密度大的颗粒)因受到较大的离心力而进入回转流的外围，并同时随矿浆流向下流动，最终由底部底流口排出成为沉砂；细颗粒所受离心力较小，处于回转流中心并随液流向上运动，最后由溢流管排出成为溢流。

水力旋流器在选矿中主要用于：①在磨矿回路中作为分级设备，尤其是作为细磨的分级设备。②对矿浆进行脱泥、浓缩。

目前我公司生产的水力旋流器有多种规格和型号，广泛用于各大矿山的选矿分级和尾矿干排，同时在油田、煤矿也广泛使用。

                                                                                                                            烟台市塔山机械有限公司       市场部
